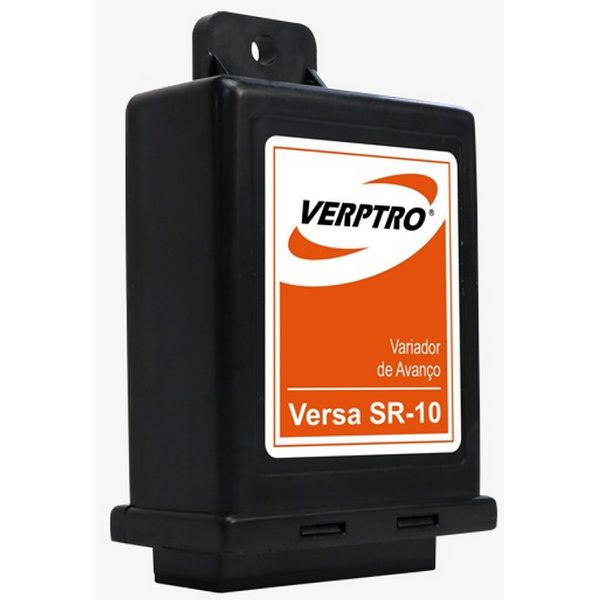

Variador de Avanço VERPTRO Versa SR-10 Roda Fônica com chicote C GNV

VARIADOR DE AVANO RODA FÔNICA VERPTRO COMPLETO COM CHICOTE C

■ Este produto foi desenvolvido para a função de variar o avanço do motor atuando sobre o sinal da roda fônica com sensor indutivo.
■ O Versa SR10 possui chaves que possibilitam a de seleção do grau de avanço máximo a ser inserido conforme a rotação do motor.
      – 6, 9, 12 ou 15 graus
■ Um Trimpot permite o ajuste da sensibilidade do sinal do TPS ou MAP.
■ Este produto é fornecido com um dos quatro tipos de cabos: B,C,D ou F

Aplicação
■ Este produto pode ser aplicado na maioria dos veículos nacionais e importados e que tenham a roda fônica com 60-2 dentes.

Posicionamento do módulo eletrônico e suas partes
■ Devem ser instalados longe de partes móveis e/ou quentes do motor tais como bloco do motor, escapamento, direção do ar do ventilador do radiador, etc.
■ Devem ser instalados longe da bobina de ignição e cabos de velas
■ O módulo eletrônico deve ser fixado com a sua tampa voltada para baixo e em local que evite a entrada d’água no produto.
■ Após o ajuste e/ou calibração do produto, o guarda pó do chicote deve ser colocado nas abas da tampa do módulo. Colocar uma abraçadeira plástica para evitar a soltura do guarda pó.

Instalação
■ Instale o produto conforme indicado no esquema abaixo.
■ Solde e isole corretamente as emendas

Notas importantes

■ Sempre aterre o produto no borne negativo da bateria.
■ Nunca desconecte o chicote do produto com o motor ligado.
■ Solde as emendas e isole corretamente.

Colocando em funcionamento / verificações
■ Ligue o motor e transfira o funcionamento do mesmo para o GNV
■ Ajuste o Trimpot de ajuste da sensibilidade do TPS ou do MAP.
■ Faça acelerações leves e confirme o acendimento do LED VERMELHO o que indica que o avanço está sendo inserido.

- SR-10 C aplicável nos veículos  Fiat, GM, Kia que possuem sensor de rotação e PMS indutivo. O sensor de rotação é aplicado na roda fônica do volante do motor e este variador trabalha com roda fônica de 60-2 dentes.

Conexão original no sensor de rotação facilitando a instalação e evitando cortes na fiação original do veículo.

O Variador de Avanço SR-10 possui os seguintes componentes:

¬ Módulo eletrônico SR-10;
¬ Chicote elétrico de instalação C + conector de emergência:

• SR-10: Fiat, GM, Kia (Chicote com conectores);
